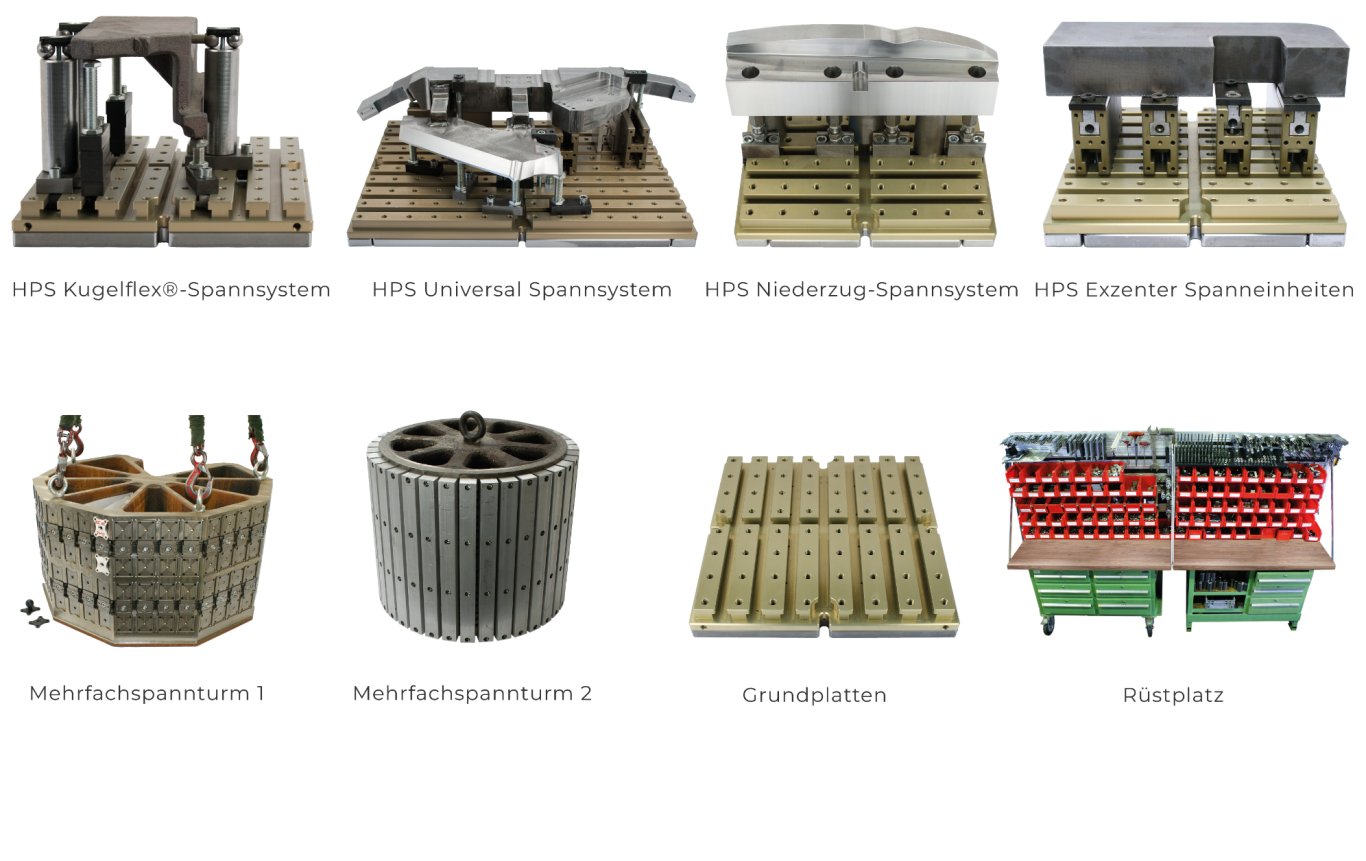

Der Hauptvorteil von HPS-Spannsystemen besteht darin, dass Werkstücke
auf speziellen Spannplatten mit Auflagen und Sonderspannelementen
vor der Maschine gespannt werden können.

In der Regel dauert der Aufbau eines Werkstückes meistens länger als die eigentliche Bearbeitung.
Durch den Einsatz unseres sehr flexiblen HPS Universal Spannsystems lässt sich die Auslastung der Maschinen
erheblich steigern.

Eine Vielzahl neu entwickelter Spannelemente ermöglich es, sich äußerst flexibel der Geometrie der Serienteile

anzupassen und in einer mehrfach-Aufspannung das Werkstück 5-achsig zu bearbeiten.

Das HPS Kugelflex®-Spannsystem wurde zum positionsgenauen Aufnehmen und Spannen von Werkstücken mit geometrisch unbestimmten Konturen und Formen entwickelt. wie z. B. Schnittmesser und Formbacken für den Werkzeugbau.

Um die Formbacken oder Schnittmesser aufspannen zu können, werden für die Kugelbefestigung seitlich 3
Gewindebohrungen M8 mit Ansenkung benötigt.

Mit dem Einsatz des HPS Kugelflex®-Spannsystems können u.a. folgende Bearbeitungen durchgeführt werden:


    • Fräsen und Bohren von rohen Gussmessern
    • Schleifen der Grundfläche vor und nach dem Härten
    • komplette Rückseitenbearbeitung von Formbacken, Matrizen
    • Bearbeitung von Formbacken nach dem Härten
    • Schleifen der Grundfläche von Formbacken nach dem Härten

Das HPS Niederzug-Spannsystem wurde entwickelt, um Formbacken ohne störende Spannpratzen oder
Schraubstöcke auf 5 Seiten zu bearbeiten.


Funktion: Um das Niederzug-Spannsystem einsetzen zu können, benötigt man mindestens 2 Gewindebohrungen M12 oder M16 in der Unterseite des Werkstückes. In diese Gewinde wird der Einschraubadapter M12 oder M16 eingeschraubt. Dann werden die Einschraubadapter mit Zugspindel und Spannriegel verbunden.

Das Bauteil (Formbacke) wird nun auf die Bauteilauflagen aufgelegt und die Spannriegel mit der Aufspannplatte

verschraubt.
Zeit- und kostenintensives Umspannen und weitere Bearbeitungsschritte entfallen.

Mehrfachspannturm
Individuelle Spanntürme aus Guss (GGG 70) oder Aluminiumguss.

Wir konstruieren und fertigen Mehrfachspanntürme ganz nach Ihrem persönlichen Teilespektrum.
Gerne fertigen wir auch Ihre Teile auf unseren HPS-Spanntürmen.

Exzenter-Spanneinheiten
Die Exzenter-Spanneinheiten können direkt auf den Maschinentischen oder auf unseren Spann-und Auflagenmodulen eingesetzt werden.

    • Zum Spanneffekt erfolgt gleichzeitig ein Niederzugeffekt.
    • Die Auflageplatte 10x50x80 dient als Bauteilauflage.
    • Werkstoff: Vergütungsstahl, brüniert
    • Lieferbar für Nutbreite 14/M12 - 28/M24
